Teach you how to direct a port to a virtual IP address in a ZYXEL P880 2T2R modem
其實 Port 映射的設置步驟很容易,只是要理解那一些專有名詞,是比較困難一點;但不去理解又不行,因為盲目的操作,對我們一點幫助都沒有,出問題時,也不易查修;當然我們無法全部去瞭解,只需要知道幾個大項目,是幹什麽用的就可以
WAN Wide Area Network 廣域網路,大範圍的網路,可以叫公網、外網
LAN Local Area Network 區域網路,局部性的網路,可以叫内網
Port IP或網址冒號:後面的界面接口,可以叫端口、埠
虛擬IP 192.168.0.0 到 192.168.255.255 這區段的IP位址
NAT 網路位址轉換,這個協議的硬體因該是叫IP分享器,就是可以用内網的IP位址,查看外網的IP位址之網站内容;NAT它有許多的功能,而本篇只用到,它其中一項功能,就是 Port 映射到你電腦的虛擬IP位址
合勤數據機 ZYXEL P880 2T2R 内的 Port 映射 設置說明
假設你是使用 架站軟體 將自己的電腦,用成網頁主機;如果要開放外面的IP,能夠查看你的網站,就需要做一下,數據機的 Port 映射,不然外面的IP無法連入
step One 步驟一
瀏覽器的網址列輸入 192.168.1.1 可以進入 ZYXEL P880 2T2R 後台設定
登入帳號 cht
登入密碼:北部為 chtnvdsl 中部為 chtcvdsl 南部為 chtsvdsl
Device Info → Summary 設備總結,看一下 DHCP 的開始到結束之IP區段,他的意思是數據機後端設備,所配發的虛擬IP位址,由那裡到那裡
例如:你樓上的電腦用192.168.1.101,你樓下的電腦用192.168.1.102,你的手機用192.168.1.103,你的筆電用192.168.1.104 ...以此類推

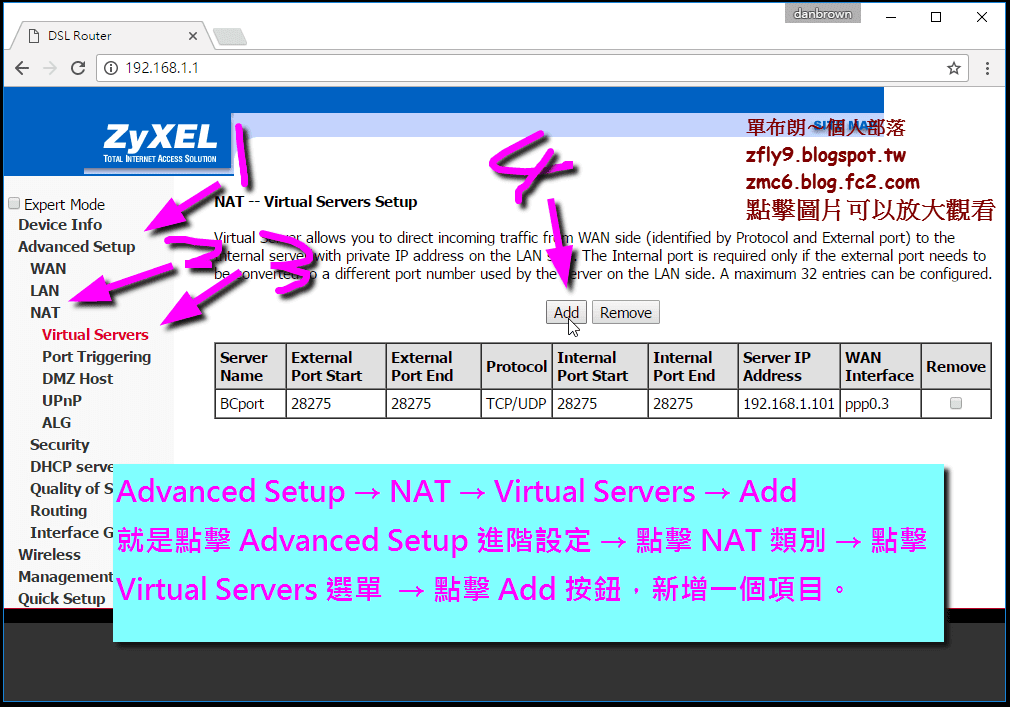

Advanced Setup → NAT → Virtual Servers → Add
就是點擊 Advanced Setup 進階設定 → 點擊 NAT 類別 → 點擊 Virtual Servers 選單 → 點擊 Add 按鈕,新增一個項目

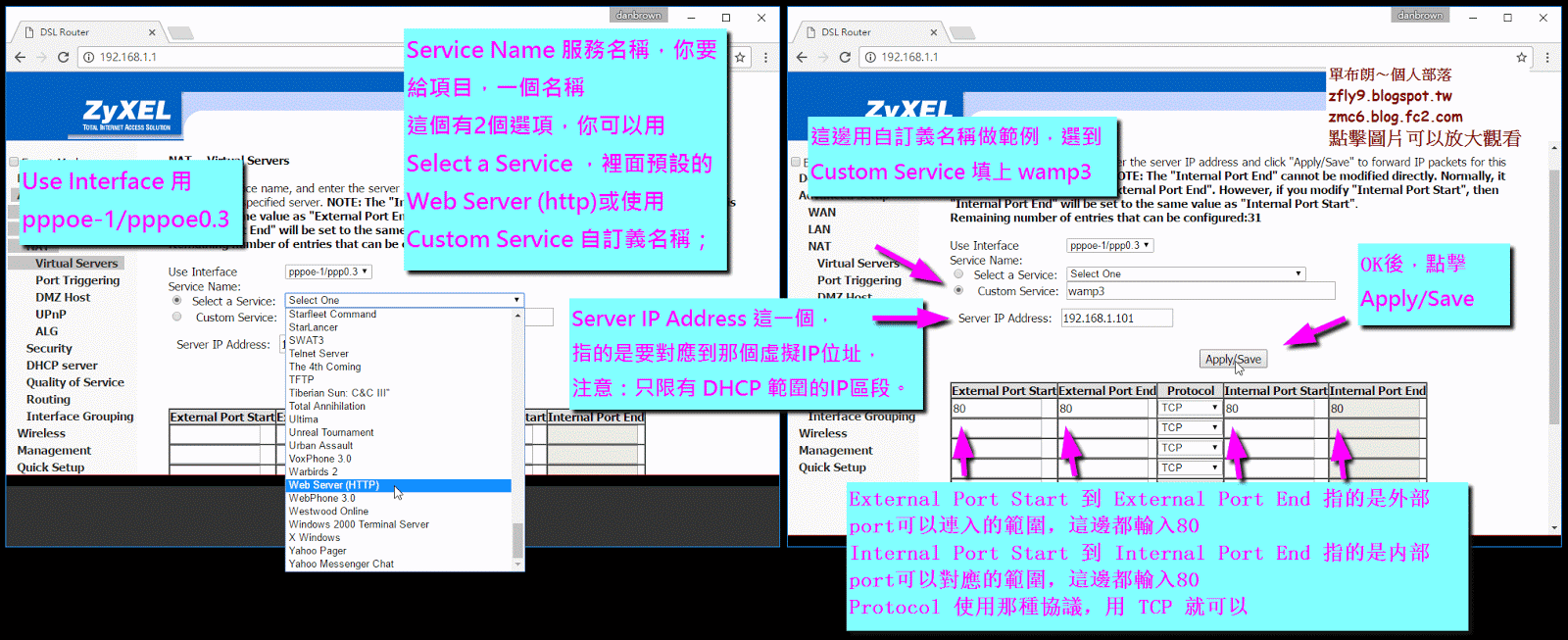

Use Interface 用 pppoe-1/pppoe0.3
Service Name 服務名稱,你要給項目,一個名稱
這個有2個選項,你可以用 Select a Service ,裡面預設的 Web Server (http)或使用 Custom Service 自訂義名稱
這邊用自訂義名稱做範例,選到 Custom Service 填上 wamp3
Server IP Address 這一個,指的是要對應到那個虛擬IP位址
注意:只限有 DHCP 範圍的IP區段
你可以參考 教你檢視自己電腦連線上網後的IP位址是多少 這篇文章,看一下,你當前的電腦,是使用那一個虛擬IP位址,就用那一個虛擬IP位址
External Port Start 到 External Port End 指的是外部port可以連入的範圍,這邊都輸入80
Internal Port Start 到 Internal Port End 指的是内部port可以對應的範圍,這邊都輸入80
Protocol 使用那種協議,用 TCP 就可以
OK後,點擊 Apply/Save
Advanced Setup → NAT → Virtual Servers 會顯示,你剛新加的 port 映射
如何測測試是否可行?請參考 [Wamp 3] 設置讓外面的電腦連入,並能夠查看你的網站 這篇文章,用 Web Proxy 網頁代理站,來測試;經上述的 NAT 之 port 映射, Web Proxy 網頁代理站,可以抓到你的網站;那就OK了,別人可以觀看你的網站
這裡可能會出些問題,因為端口80是許多東西在用;如果只有一台電腦可能沒有問題,但如果有其他的電腦或裝置,你用端口80架站,可能會去衝到;這點待大家測試,如果沒事,那就用端口80架站,因為key網址連入你的網站時,後面不用加port端口,比較方便
假設你用端口80架站,和其他的裝置衝到,你可以remove移除掉,改用8080到8089之類的port端口
左側的remove框框打勾,點擊remove,然後改成8081或其他,這缺點就是,網址列key你的網址時,後面要加port端口,才能連入你的網站
是比較推薦用 Port 端口映射的方式來架站;因為比用 PPPoE 硬撥上網的方式來架站,安全許多,至少多了數據機裡面的那一道防火牆
如果你有使用 BitComet 比特彗星 、 utorrent 之類的BT軟體,也是可以設置一下 Port 端口映射,這樣外面連入的IP封包,才不會被擋住,影響到上傳及下載速度
BitComet 比特彗星 、 utorrent 右下方的燈,都是黃色的,代表監聽 Port 端口,被阻擋
這裡的 Port 端口 埠 接口 指的是同一個東西,只是叫法不同

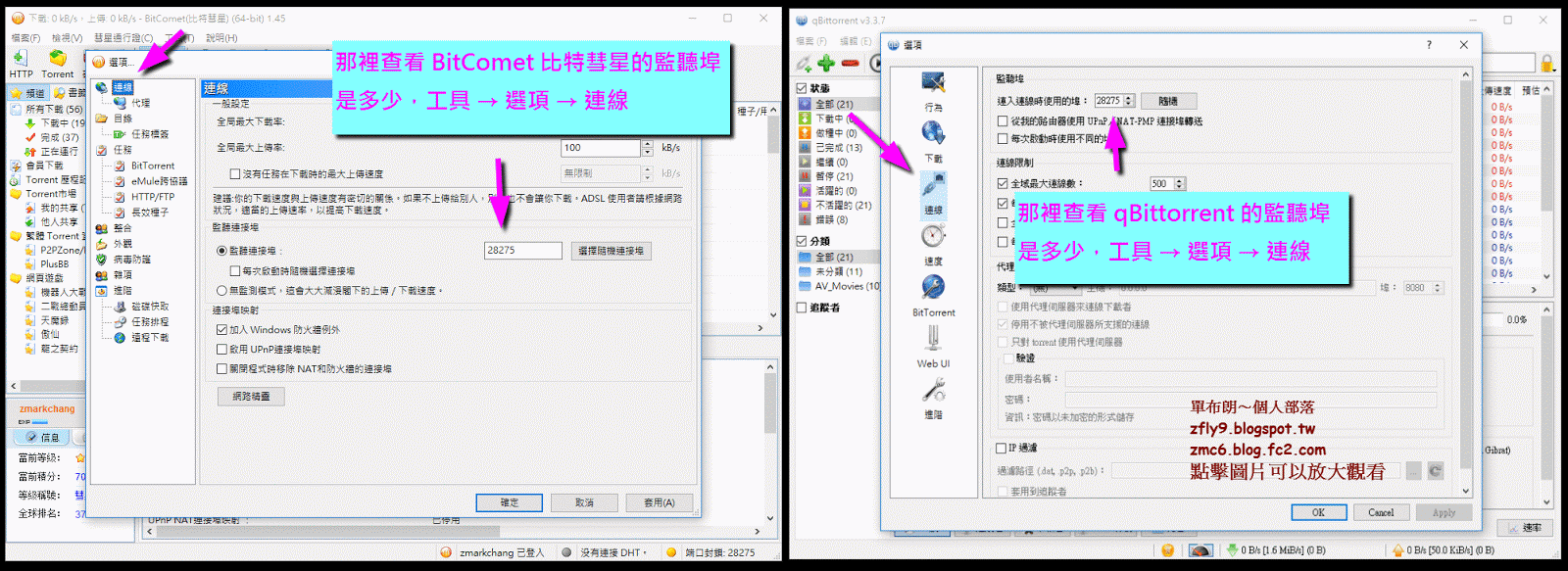

那裡查看 BitComet 比特彗星的監聽埠是多少,工具 → 選項 → 連線
那裡查看 qBittorrent 的監聽埠是多少,工具 → 選項 → 連線
參考前面的教學,設置 Port 端口,映射到你電腦上的虛擬IP位址
UDP 協議不用設定,因為 UDP 無法在 NAT 中實現
如果用錯,或要換 Port 端口,右側框框打勾,之後點擊Remove按鈕

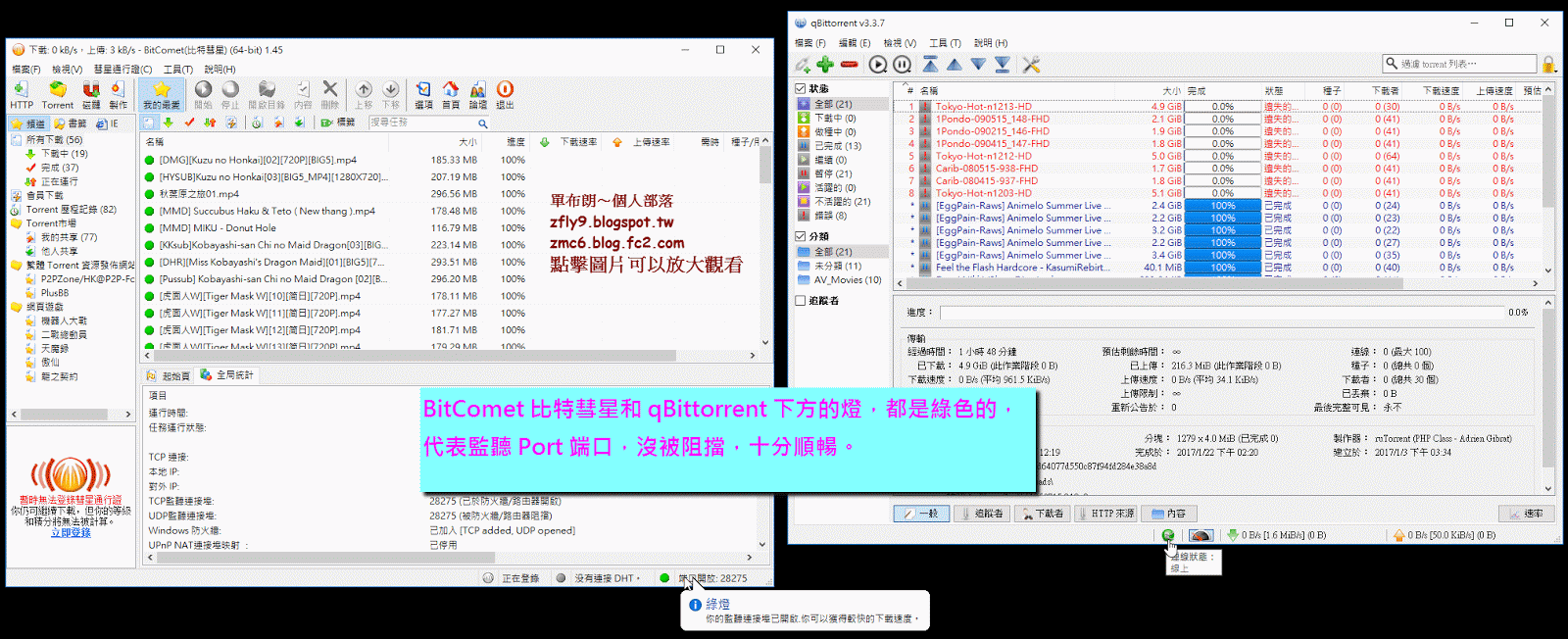

BitComet 比特彗星 、 utorrent 右下方的燈,都是綠色的,代表監聽 Port 端口,沒被阻擋,十分順暢
文章更新 中華電信 合勤數據機 ZYXEL P880 2T2R 針對 BT 下載,做 Port 端口轉發,設定教學
額...又有狀況了,由於 DHCP 是自動配發虛擬IP給數據機後端的設備;如果你家裡有多台電腦、手機、筆電,那麼每次開機都用不同的虛擬IP,每次都要到192.168.1.1重設...那很麻煩;這時你可以將用來架站的電腦,或是用來BT下載的電腦,設置 DHCP 以外的虛擬IP位址,就可以了
範例:乙太網路 → 設置虛擬IP位址為192.168.1.21之説明
你可以參考 教你檢視自己電腦連線上網後的IP位址是多少 這篇文章,看一下,虛擬IP位址之相關參數

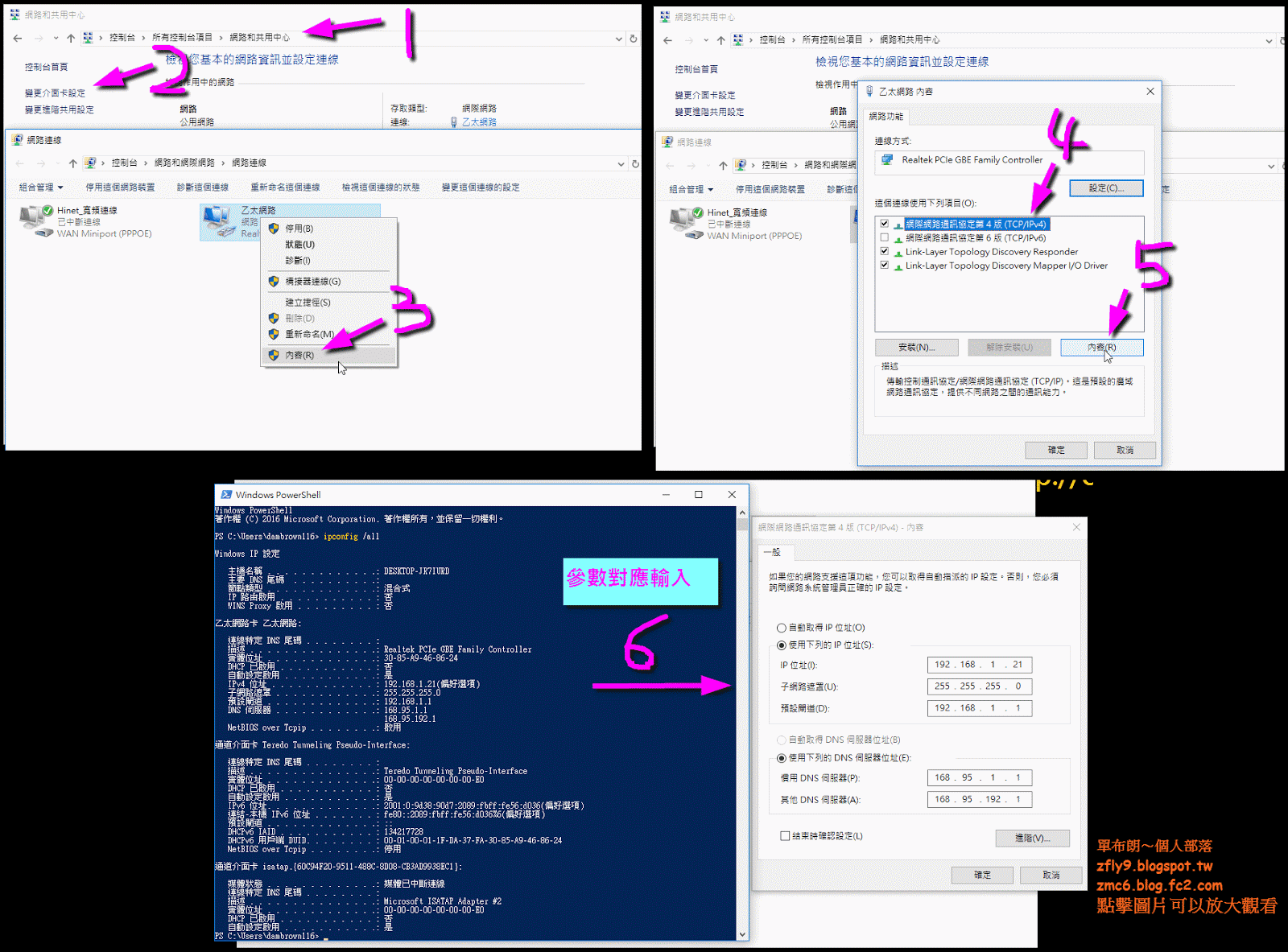

開啟 win10 之傳統控制台 → 網路和共用中心 → 變更界面卡設定 → 乙太網路,滑鼠右鍵 → 内容 → TCP/IPV4,點選反藍 → 内容 → 參數對應輸入
那個DNS每個ISP供應商都不同,下圖的是 Hinet 中華電信的DNS,請參考 教你設置 Win10 DNS 並使用 Hinet 之 DNS
然後參考前面教學,設置 Port 端口映射指到 192.168.1.21 就可以了
文章更新 中華電信 合勤數據機 ZYXEL P880 2T2R 針對 BT 下載,做 Port 端口轉發,設定教學
返回目錄 ( Windows 網路相關 DNS、Port ...等 ) 之操作教學,連結總整理
對上述圖文教學,還不太明白的話,請至下方連結,查看 youtube 視頻解說
視頻解說之第一部分 https://www.youtube.com/watch?v=d_KnN0BQbKg
謝謝大家,抽空觀看,files備份檔名 windows02043
