將帶有 VOB 字幕之 DVD 轉成 mp4 或 mkv 影音格式 [ 字幕寫死到影片裡面 ]

本篇將說明

從 DVD 抽出的 .idx / .sub 字幕,寫死到 mp4 影片裡,好處是,各種軟解硬解播放器,絕對能顯示字幕

將寫死式字幕之 DVD 片源,轉成 mp4 或 mkv 影音格式 這篇中的寫死,指的是,字幕已經寫死在 DVD 視訊軌內,與本篇要說明的寫死,是不同的

參考 轉檔之前,要先了解一下 DVD 片源之各種疑難雜症 這篇,假設你已經搞定 DVD 片源

參考 教你抽取/提取 DVD 光碟片内的 VOB Subtitle 字幕 這篇,假設你已經抽出 DVD 之 VOBSub 字幕

參考 教你抽取/提取 DVD 光碟片内的 Chapters 章節訊息 這篇,假設你已經抽出 DVD 之 Chapters 章節訊息

另外,請先看過 MeGUI 壓片流程/步驟概念/注意事項/操作界面之解說 這篇,有些概念,會比較好上手


假設你已經把 VIDEO_TS 資料夾,複製 Copy 到檔案總管的影片,或文件內

步驟一、打開 MeGUI 後,Tools 工具 → File Indexer 索引器

File Indexer 是什麼,請參考 → 說明 [ File indexer 索引器 ] 是做什麼用的?分離步驟

步驟二、點擊 Input File 右邊的按鈕,指到要處理的 .IFO 訊息檔 → 開啟

.IFO 檔,是什麼,請參考 → 轉檔之前,要先了解一下 DVD 片源之各種疑難雜症




步驟三、選取時間最長的那一個 PGC 專業生產內容 → OK

步驟四、點擊 Queue 按鈕,加入任務處理列表




待處理完,會出現影片預覽,及開啟 AviSynth Script Creator 界面,還有主界面下方的音訊編碼器,會自動加入,片源音訊檔

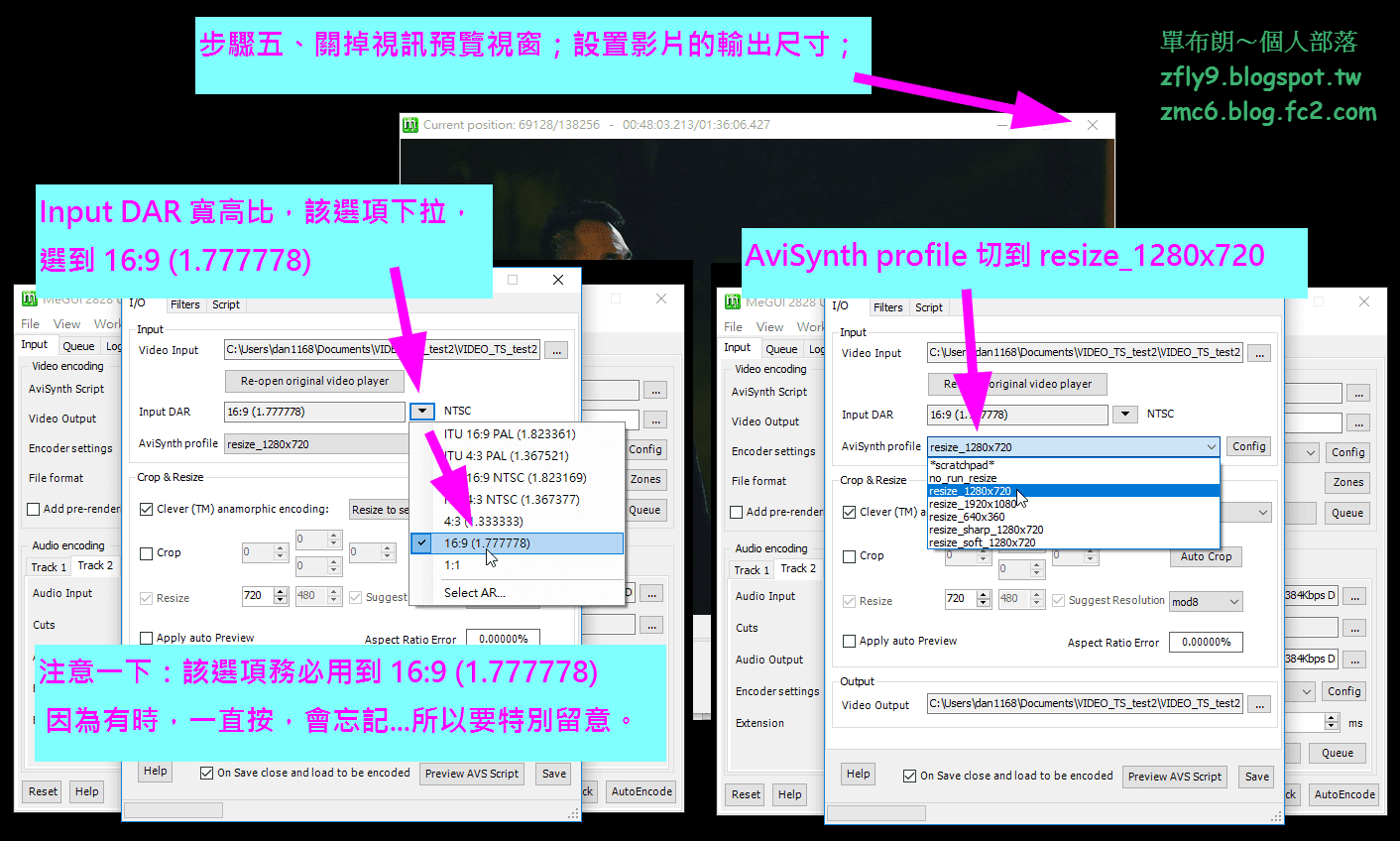

步驟五、關掉視訊預覽視窗;設置影片的輸出尺寸

影片的輸出尺寸用 1280x720 請參考 → 說明該如何設置 [ AVS Script Creator ] 腳本產生器之預設值

Input DAR 寬高比,該選項下拉,選到 16:9 (1.777778)

注意一下:該選項務必用到 16:9 (1.777778) 因為有時,一直按,會忘記...所以要特別留意

AviSynth profile 切到 resize_1280x720




步驟六、點擊上方 Filters 到過濾器頁面,點擊 [ Analyse ] 分析按鈕

Deinterlacing 是什麼,請參考 → 說明 [ Deinterlacing 逐行掃描 ] 是做什麼用的?分析步驟

等待分析完畢後,右下角出現 Analysis finished! 訊息




步驟七、載入字幕

注意:寫死到視訊軌內的字幕,只能有一個,所以用 Subtitle Edit 打開那些 .sub 圖形字幕,確認是那一個,要載入

.sub 圖形字幕,是什麼,請參考 → 添加字幕概念:字幕的顯示、字幕的類型、字幕的存檔格式

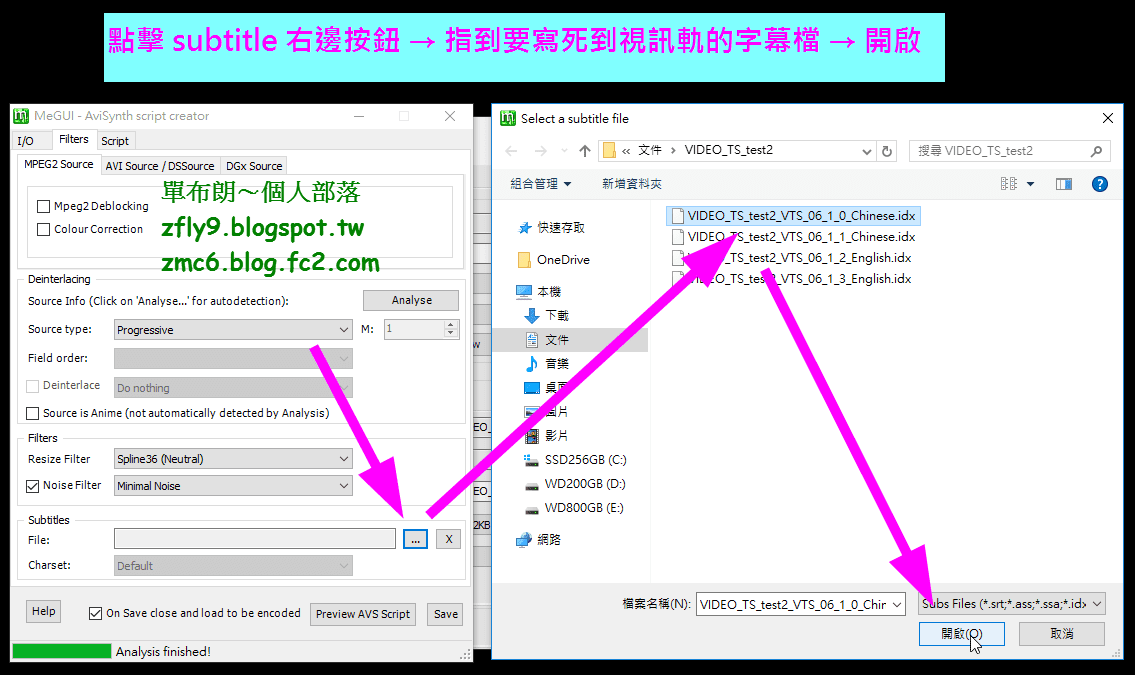

點擊 subtitle 右邊按鈕 → 指到要寫死到視訊軌的字幕檔 → 開啟

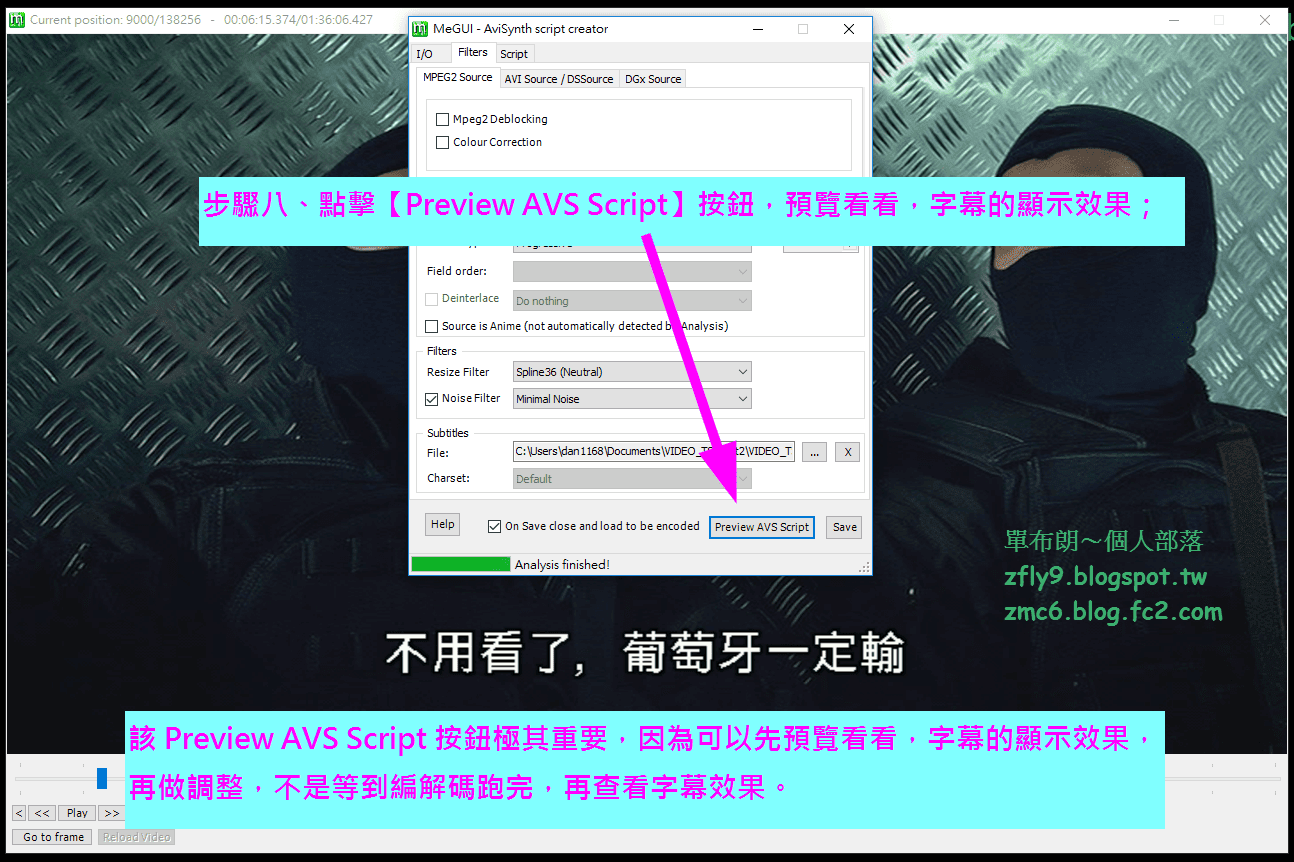

步驟八、點擊 [ Preview AVS Script ] 按鈕,預覽看看,字幕的顯示效果

Preview AVS Script 按鈕,是做什麼用的,請參考 → 壓片流程與步驟概念之解說 / 注意事項 / 操作界面之意思說明

Preview AVS Script 按鈕極其重要,因為可以先預覽看看,字幕的顯示效果,再做調整,不是等到編解碼跑完,再查看字幕效果




步驟九、點擊上方 Script 確認腳本是否正確

global MeGUI_darx = 16
global MeGUI_dary = 9

Spline36Resize(1280,720) # Spline36 (Neutral)

Ok後,點擊 [ Save ] 儲存按鈕




步驟十、關閉預覽視窗;轉換音訊軌道

注意:寫死式字幕,只需要一個音訊軌
   假設有多條音訊軌,滑鼠右鍵,用 多媒體播放軟體&萬能影音撥放器 聽看看,那個是需要的

.ac3 該如何開啟,參考 → 教你該如何做?怎麼設定?才能指定,什麼副檔名,用什麼程式開




有2個 track 軌道,經試聽後,判斷 track 2 是要轉換的

點擊 Audio encoding 音訊編碼面板的 [ Queue ] 按鈕,加入任務處理列表




步驟十一、轉換視訊軌道

點擊 Config 設定按鈕,打開 h264 編碼設定,就是用什麼參數取樣及用什麼參數壓制

此部分之設定,極為重要,因為影響畫質、容量、壓制速度,關於 Config 設定,請參考 → 主界面,上方的視訊編碼器 [ Config ] 之 h264 設置說明

設置好了之後,點擊 Ok 按鈕

點擊 Video encoding 視訊編碼面板的 [ Queue ] 按鈕,加入任務處理列表




一些相關操作 One

如果處理時間頗長的影片,這時可以用成,跑完後,自動關機,然後人就可以離開了

上方點到 Queue 任務排隊頁面,將下方的 After encoding 選到 Shutdown 關機

如果處理時間較短的影片,這時可以用成,跑完後,退出 MeGUI 程序

上方點到 Queue 任務排隊頁面,將下方的 After encoding 選到 Close MeGUI 退出




一些相關操作 Two

Status 狀態界面,點擊右上的 X 可以關閉

View → Process Status → Show all 可以再次叫出 Status 狀態界面

View → Minimize to Tray 可以最小化到右下工具列

點擊右下工具列的 MeGUI 小圖,可以再次顯示 MeGUI 界面




步驟十二、將視訊及音訊封裝成一個 mp4 影音檔

為何封裝成 mp4 影音檔?

字幕已經寫死到視訊軌裡了,及只有一個音訊軌,封裝成 mp4 格式,會比較好

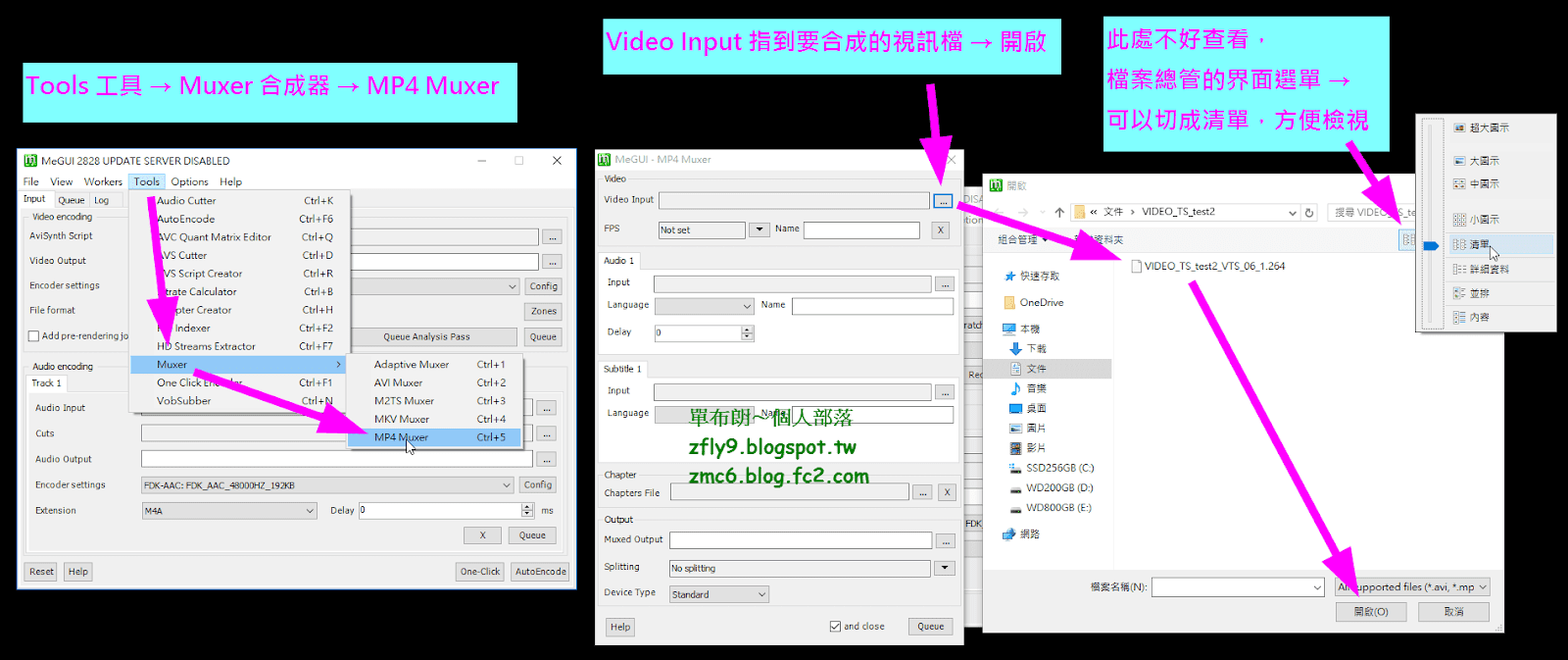

Tools 工具 → Muxer 合成器 → MP4 Muxer

Video Input 指到要合成的視訊檔 → 開啟

此處不好查看,檔案總管的界面選單 → 可以切成清單,方便檢視




Audio Input 指到要合成的音訊檔 → 開啟

Chapter 指到要合成的章節檔 → 開啟




視訊軌道的 name 可輸入那國的影片

音訊軌道的 Language 可切換語言,而 name 輸入音訊語言

OK後,點擊 [ Queue ] 按鈕,加入任務處理列表

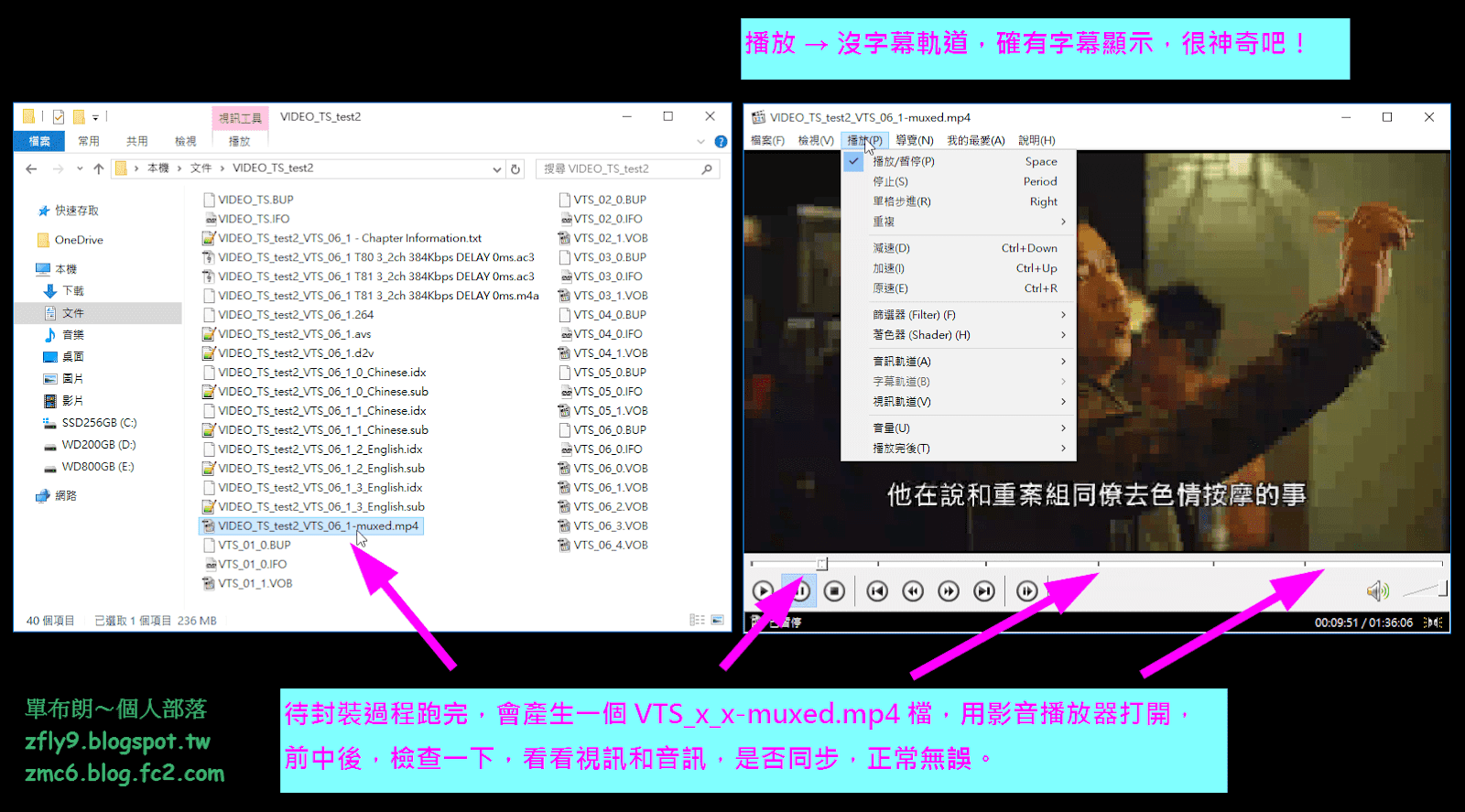

步驟十三、待封裝過程跑完,會產生一個 -muxed.mp4 檔,用 多媒體播放軟體&萬能影音撥放器 打開,前中後,檢查一下,看看視訊和音訊,是否同步,正常無誤

播放 → 沒字幕軌道,確有字幕顯示,很神奇吧!

如果視訊軌道出問題不同步,請參考 視訊軌轉換後,出現延遲不同步,改用 FFMSIndex 即可解決 這篇,做後續處理

如果音訊軌道出問題不同步,請參考 音訊軌轉檔後,聲音變小了 / 沒聲音 / 都變成 擦擦擦 滋滋滋 這篇,做後續處理




後續文章 → 將帶有 VOB 字幕之 DVD 轉成 mp4 或 mkv 影音格式 [ 字幕封裝到影片裡面 ]


返回目錄 → ( 字幕編輯修改軟體 Subtitle Edit ) 之使用教學,連結總整理


對上述圖文教學,還不太明白的話,請至下方連結,查看 youtube 視頻解說

視頻解說之第一部分 https://www.youtube.com/watch?v=33o6xfCaQBQ

舊的視頻解說 https://www.youtube.com/watch?v=7EWLzq7SLaw

謝謝大家,抽空觀看,files備份檔名 converters01031 software00000168

Teach you how to convert the DVD with the VOB subtitle to mp4 /mkv on the MeGUI
